全量モバイルパックPS<パワコン接続タイプ>

出力制御に特化したパワコン接続タイプ。ベーシックなエコめがねと比較して精度が向上します。
当社指定のパナソニック製単相パワーコンディショナーに接続することでご利用が可能です。

通信(4G回線)付きパッケージなので、インターネット回線がない場所でもすぐに遠隔監視の環境が整います。
屋外への設置も可能な耐候ボックスにセット・設定して納入するので、工事もとても簡単です。

対象となる設備

容量
10kW以上50kW未満の全量買取の太陽光発電設備
太陽光発電パネル メーカーを問わずご利用可能
パワーコンディショナー パナソニック製単相パワーコンディショナー

詳細な型式は対応機器一覧ページでご確認ください。
パワーコンディショナー接続台数 最大9台
通信エリア NTTドコモLTEサービスエリアでご利用可能

しくみ図

※1.SVセンサーはルーター機能(4G回線)を搭載しています。

パッケージに含まれるサービス・機器

エコめがね 遠隔監視サービス(10年プランでご契約された場合のみ)

オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。

全量買取向けのエコめがねの特長・機能について

販売会社さま向け エコめがねiサービス

販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。

※販売会社さまにより見守り対応方法は異なります。

4G回線料

エコめがねのデータ通信に利用する通信回線です。

※付帯する4G回線は「エコめがね」専用となります。「エコめがね」・「エコめがねi」をご覧いただくためのインターネット契約は別途必要です。

機器

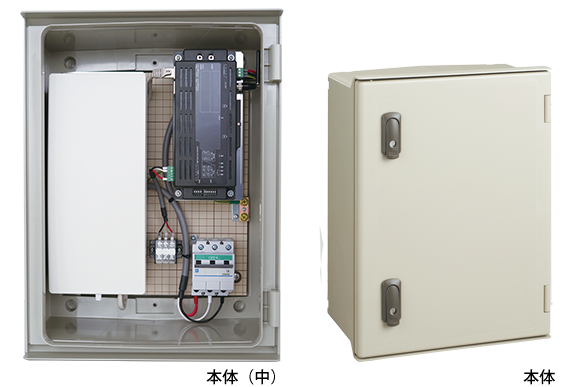

屋外用ボックス(IP65相当品)にセンサー(※1)を収納した状態で納品いたします。

※1.センサーは ルーター機能(4G回線)を搭載しています。
※モバイルパックPS本体には、各通信ケーブルは含まれておりません。
 設置環境に合わせた長さ・本数をそれぞれご注文ください。

オプション品

品名 型番 内容
パワコン-SVセンサー間通信ケーブル3m(パナソニック) NSE-VBMC03 長さ3m×1本
パワコン-SVセンサー間通信ケーブル5m(パナソニック) NSE-VBMC05 長さ5m×1本
パワコン-SVセンサー間通信ケーブル15m(パナソニック) NSE-VBMC15 長さ15m×1本
パワコン-SVセンサー間通信ケーブル30m(パナソニック) NSE-VBMC30 長さ30m×1本
パワコン-SVセンサー間通信ケーブル50m(パナソニック) NSE-VBMC50 長さ50m×1本
パワコン間ケーブル5m(パナソニック) VBPK2C050P 長さ5m×1本
パワコン間ケーブル30m(パナソニック) VBPK2C300P 長さ30m×1本
一括制御リモコン VBPR201M 一括制御リモコン x 1
パワコン・リモコン間ケーブル(5m) VBPK2C050B 長さ5m×1本
パワコン・リモコン間ケーブル(15m) VBPK2C150B 長さ15m×1本
パワコン・リモコン間ケーブル(30m) VBPK2C300B 長さ30m×1本
塩害オプション
※塩害オプションについては、本ページ「仕様表」の「設置条件」をご確認ください。
HX-C17-Z 防水キャップ x 2

ご利用いただける「つながる」オプション

つながるアラカルト「遠隔カメラ」

出力制御対応について

2015年1月26日に施行された、再生可能エネルギー特別措置法施行規則の一部を改正する省令と関連告示による「出力制御ルール」で必要な「出力制御ユニット」の役割を「全量モバイルパックPS」並びに「全量モバイルパックRS<パワコン接続タイプ>」にて担うことが可能です。

出力制御ユニット型式

出力制御対象の発電設備は、設置予定、または設置済みの出力制御ユニットのメーカー名・型式の届出が必要となる場合があります。
全量モバイルパックPSを導入された場合は以下のようにご記入ください。

パナソニック社製 VBPW276

ご利用期間

10年プランをご用意しています。

【施工事業者さまへ】施工方法

エコめがね機器設置が可能かを事前に「【全量向け】事前チェックシート」よりご確認をお願いします。

主な工事内容は下記のとおりです。
・本体(プラボックスに収納された状態で納品します)の取付
・パワーコンディショナーに通信ケーブルの取付
・SVセンサー設定とパワーコンディショナーの設定

より詳細な施工方法はダウンロードページより「全量モバイルパックPS取扱・施工説明書」をダウンロードしてご覧ください。

全量モバイルパックPS 施工・取扱説明書 Ver1.1

全量モバイルパックPSのお取り扱い・施工に関するマニュアルです。

全量モバイルパックPS 施工・設定簡易マニュアル Ver1.0

・モバイルパックPS本体には、パナソニック製単相パワーコンディショナー用の各種通信ケーブルは別売りです。当社にて各種ケーブルをご用意しておりますので、設置環境に応じた本数と長さを当社よりお買い求めください。 お客さまにて各種ケーブルをご用意いただく場合は、作成が必要となりま す。詳しくはダウンロードページ>全量買取用プランの施工の項目より「モバイルパックPSパワーコンディショナーSVセンサ間通信ケーブル加工マニュアル」をダウンロードしてご覧ください。
・電力検出ユニットへ接続するためのケーブル「FCPEV線φ0.9-1P」については、お客さまにてご用意いただく必要がございます。当社「設置・施工マニュアル」をご確認の上、設置環境に合わせて別途ご準備ください。

仕様表

商品名 10年プラン:エコめがね全量10年プラン モバイルパックPS
型式 ZMPPS
寸法 幅300mm×高さ400mm×奥行165mm
消費電力 最大 9.5W
使用周囲温度 -10 ~ +50 °C (ただし結露または氷結しないこと)
使用周囲湿度 相対湿度 20 ~ 85 % (ただし結露しないこと)
設置条件 NTTドコモLTE 4Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。
・直射日光や直接雨にあたらない、潮風(※1)にさらされない場所に設置してください。
・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策(ファンの設置など)を十分に行ってください。
・AC100Vの電源を供給いただく必要があります。各電力会社さまと各種電灯契約などを行ってください。
・無線通信の特性上、NTTドコモLTEサービスエリア内でも、付近の環境(建物の構造や地形)によっては通信断が発生する場合がございます。
・通信断によりデータ欠損が発生する場合があります。

※1. エコめがねモバイル パック外箱がIP65ボックス仕様に限り当社販売の「塩害オプション(HX-C17-Z)」をエコめがね設置時にご利用いただくことで「重塩害地域・塩害地域(※2)」にてご利用可能です。
※2.「重塩害地域・塩害地域」とは次の通りです。  沖縄及び北海道、本州、九州を除く全ての島:海岸線から200m以上のすべての地域(岩礁隣接地域を除くすべての地域)その他の地域:海岸線から200m以上~2km以内の地域。   なお、岩礁隣接地域は直接水しぶきが当たる場所、重塩害地域は台風や強風により一時的に海水が飛来する場所や海岸線から200m以上~500m以内の地域を指します。
屋外用ボックスIP規格 IP65
機器保証 ■10年プランの場合
システム一式:10年間 (※1)

※1.モバイルパックPS内蔵の「電力検出ユニット」については、製造元メーカー(パナソニック株式会社)の保証規定に準じます。
※詳細は保証規定をご確認ください。

・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。
・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。
・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。
