三相パワコンにご利用いただける遠隔監視＋出力制御機能付きのエコめがね。
出力制御対応のパワコンと接続すれば、出力制御のオンライン化が可能です。
通信（4G回線）付きパッケージで、インターネット回線がない場所でもすぐに遠隔監視、オンライン出力制御の環境が整います。屋外への設置も可能な耐候ボックス（IP65相当）にセット・設定して納入するので、工事もとても簡単です。
現地の電源の種類により「単相電源用パッケージ」「三相電源用パッケージ」からお選びいただけます。
8〜12年からご契約期間をお選びいただけるため、FIT満了までの期間に合わせてご利用いただけます。
対象となる設備
| 容量 | 10kW以上50kW未満の全量買取の太陽光発電設備 |
|---|---|
| 太陽光発電パネル | メーカーを問わずご利用可能 |
| パワーコンディショナー | 安川電機製三相パワーコンディショナー 詳細な型式は対応機器一覧ページでご確認ください。 |
| パワーコンディショナー接続台数 | 最大５台 |
| 通信エリア | NTTドコモLTEサービスエリアでご利用可能 |
しくみ図
パッケージに含まれるサービス・機器
エコめがね 遠隔監視サービス
.png "/upload/products/content/zGraph_kwDay(1).png")
オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。
全量買取向けのエコめがねの特長・機能について
販売会社さま向け エコめがねｉサービス
.png "/upload/products/content/ecomegane-i_TOP(1).png")
販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。
※販売会社さまにより見守り対応方法は異なります。
4G回線料
.png "/upload/products/content/3g_image(2).png")
エコめがねのデータ通信に利用する通信回線です。
※付帯する通信回線は「エコめがね機器」専用となります。
「エコめがね」・「エコめがねｉ」の画面を閲覧いただくためのインターネット契約は別途必要です。
機器
現地の電源が電灯契約（100V・200V）の場合は、単相電源用パッケージをお選びください。
屋外用ボックス（IP65相当品）にセンサーを収納した状態で納品いたします。

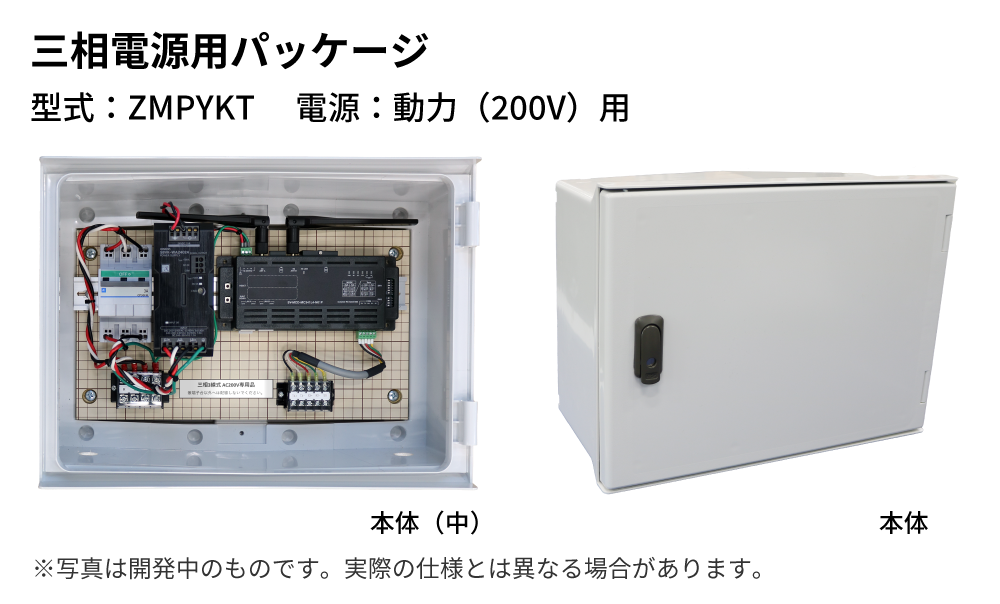

現地の電源が動力（電力）契約（200V）の場合は、三相電源用パッケージをお選びください。
屋外用ボックス（IP65相当品）にセンサーを収納した状態で納品いたします。
※センサーはルーター機能（4G回線）を搭載しています。
※全量モバイルパックYK本体には、各種通信ケーブルは含まれておりません。設置環境に合わせた長さ、本数をそれぞれご用意下さい。
通信ケーブルは当社での取り扱いがないため、事前に別途入手・作成が必要となります。
詳しくは当社「モバイルパックYK通信ケーブル加工マニュアル」ページよりケーブル加工マニュアルをダウンロードしてご確認ください。
オプション品
| 品名 | 型番 | 内容 |
|---|---|---|
| 塩害オプション / IP65仕様用防水キャップ ※塩害オプションについては、本ページ「仕様表」の「設置条件」をご確認ください。 |
HX-C17-Z | 防水キャップ x 2 |
出力制御対応について
2015年1月26日に施行された、再生可能エネルギー特別措置法施行規則の一部を改正する省令と関連告示による「出力制御ルール」で必要な「出力制御ユニット」の役割を「エコめがね全量モバイルパックYK」が担うことが可能です。
出力制御ユニット型式
出力制御対象の発電設備は、設置予定、または設置済みの出力制御ユニットのメーカー名・型式の届出が必要となる場合があります。
全量モバイルパックYKを導入された場合は以下のようにご記入ください。
NTTスマイルエナジー製 SV-MCD-MC341L4-N01P
ご利用期間
8年、9年、10年、11年、12年の期間からお選びいただける「残FITプラン」をご用意しています。
【施工事業者様へ】施工方法
エコめがね機器の設置可能かを事前に「【全量向け】事前チェックシート」よりご確認をお願いします。
主な工事内容は下記のとおりです。
・本体（プラボックスに収納された状態で納品します）の取付
・パワーコンディショナーに通信ケーブルの取付
・SVセンサーの設定とパワーコンディショナーの設定
より詳細な施工方法はダウンロードページより 「全量モバイルパックYK 施工・取扱説明書」をダウンロードしてご覧ください。
全量モバイルパックYK＜単相パッケージ＞ 施工・取扱説明書 Ver.1.1
全量モバイルパックYK＜三相パッケージ＞ 施工・取扱説明書 Ver.1.1
全量モバイルパックYK 施工・設定簡易マニュアル Ver.1.2
仕様表
| 商品名・型式 | 単相電源用 ・商品名：全量モバイルパックYK＜単相電源用パッケージ＞ ・型式：ZMPYKS 三相電源用 ・商品名：全量モバイルパックYK＜三相電源用パッケージ＞ ・型式：ZMPYKT |
|---|---|
| 寸法 | 幅400mm×高さ300mm×奥行165mm |
| 消費電力 | 単相電源用 全量モバイルパックYK＜単相電源用パッケージ＞：最大6.5W 三相電源用 全量モバイルパックYK＜三相電源用パッケージ：最大14.8W |
| 使用周囲温度 | -10〜+60℃（ただし結露または氷結しないこと） |
| 使用周囲湿度 | 単相電源用 全量モバイルパックYK＜単相電源用パッケージ＞：20～85％（ただし結露しないこと） 三相電源用 全量モバイルパックYK＜三相電源用パッケージ＞：10～85％（ただし結露しないこと） |
| 設置条件 | ・NTTドコモLTE 4Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。 ・直射日光や直接雨にあたらない、潮風(※1)にさらされない場所に設置してください。 ・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。 ・無線通信の特性上、NTTドコモLTEサービスエリア内でも、付近の環境（建物の構造や地形）によっては通信断が発生する場合がございます。 ・通信断によりデータ欠損が発生する場合があります。 ※1. 当社販売の「塩害オプション(HX-C17-Z)」をエコめがね設置時にご利用いただくことで「重塩害地域・塩害地域(※2)」にてご利用可能です。 ※2.「重塩害地域・塩害地域」とは次の通りです。沖縄及び北海道、本州、九州を除く全ての島：海岸線から200m以上のすべての地域(岩礁隣接地域を除くすべての地域)その他の地域：海岸線から200m以上～2km以内の地域。なお、岩礁隣接地域は直接水しぶきが当たる場所、重塩害地域は台風や強風により一時的に海水が飛来する場所や海岸線から200m以上～500m以内の地域を指します。 |
| 屋外用ボックスIP規格 | IP65 |
| 機器保証 | システム一式：ご契約期間について機器保証をおつけします。 例）ご契約期間10年の場合、システム一式10年間の機器保証 ・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。 ・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。 ・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。 |
