パワーコンディショナーとRS485通信で接続するタイプ。ベーシックなエコめがねと比較して精度が向上します。
出力制御対応のパワコンと接続すれば、出力制御対応も可能です。エネファームやエコウィルなどダブル発電を行っているご家庭では、外部発電電力量も一緒にご利用いただけます。（※別途オプション品の導入が必要）
また、通信（4G回線）付きパッケージなので、インターネット回線がない場所でもすぐに遠隔監視＋出力制御の環境が整います。
資料ダウンロード
本商品のチラシ、パンフレット等の資料をダウンロードいただけます。
【施工事業者様へ】施工方法
本商品の施工方法は、以下のページより各種マニュアルをダウンロードしてご覧ください。
こんな太陽光発電設備にお勧め
- 新築住宅や別荘などインターネット回線がない場所に設置
- オムロン製単相パワーコンディショナーを設置
- 出力制御対応が必要
対象となる設備
| 容量 | 発電電力33kW以下（ただし、主幹計測CTはU相・W相で各10kW以下）の余剰買取の太陽光発電設備 |
|---|---|
| 太陽光発電パネル | メーカーを問わずご利用可能 |
| パワーコンディショナー | オムロン製パワーコンディショナーKPシリーズ 詳細な型式は対応機器一覧ページでご確認ください。 |
| パワーコンディショナー接続台数 | 最大6台 ※同一機種が一列に連なった状態で接続されていること。 |
| 通信エリア | NTTドコモLTEサービスエリアでご利用可能 |

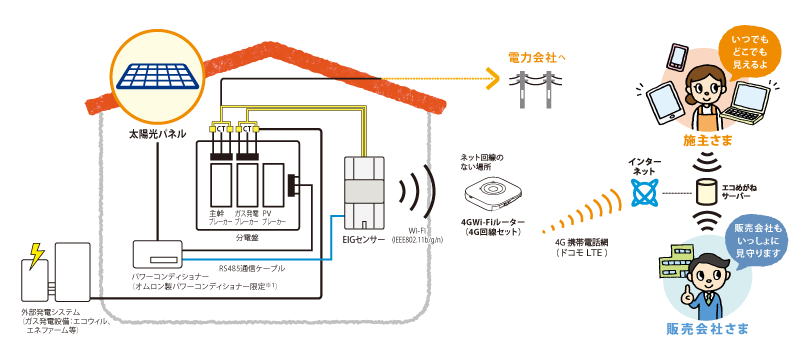

しくみ図
パッケージに含まれるサービス・機器
エコめがね 遠隔監視サービス
オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。
余剰買取向けのエコめがねの特長・機能についてくわしく
販売会社さま向け エコめがねiサービス
販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。
※販売会社さまにより見守り対応方法は異なります。
通信回線料
エコめがねのデータ通信に利用する通信回線です。
※付帯する通信回線は「エコめがね機器」専用となります。
「エコめがね」・「エコめがねｉ」の画面を閲覧いただくためのインターネット契約は別途必要です。

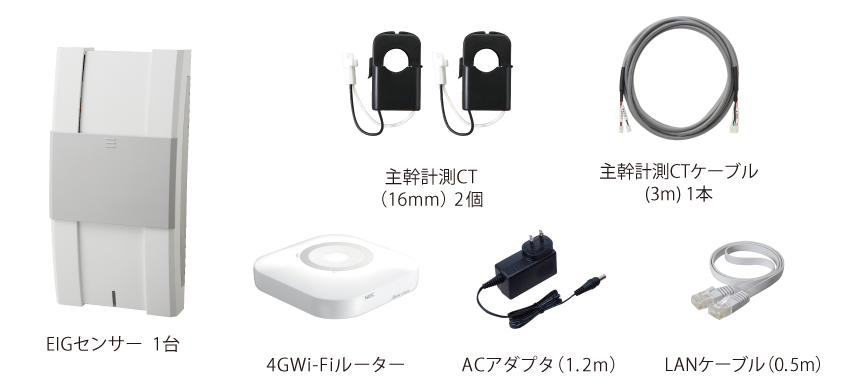

機器
※RS485通信ケーブル（専用ケーブル）は別売りです。
※エネファーム、エコウィル等の外部発電システムの計測には、別途オプション品が必要です。
オプション品
パワコン・計測ユニット間通信ケーブル
計測ユニットとパワーコンディショナーを接続するRS485通信ケーブル。
設置環境にあわせて、いずれか1本を必ずお求めください。
| 名称 | 長さ |
|---|---|
| パワコン・計測ユニット間通信ケーブル（1.5m） | 1.5m |
| パワコン・計測ユニット間通信ケーブル（3m） | 3m |
| パワコン・計測ユニット間通信ケーブル（5m） | 5m |
| パワコン・計測ユニット間通信ケーブル（15m） | 15m |
| パワコン・計測ユニット間通信ケーブル（30m） | 30m |
| パワコン・計測ユニット間通信ケーブル（50m） | 50m |
PCS間通信ケーブル
各パワーコンディショナー間の接続用ケーブル。
パワーコンディショナーを複数台設置する場合に、お求めください。
| 名称 | 長さ |
|---|---|
| PCS間通信ケーブル（3m） | 3m |
| PCS間通信ケーブル（5m） | 5m |
| PCS間通信ケーブル（15m） | 15m |
| PCS間通信ケーブル（30m） | 30m |
主幹計測用CTケーブル
EIGセンサーと主幹計測用電流センサー（CT）を接続するケーブル。
標準同梱品の3mケーブルで長さが足りない場合にお求めください。
| 名称 | 長さ |
|---|---|
| 主幹計測用CTケーブル（3m） | 3m |
| 主幹計測用CTケーブル（5m） | 5m |
| 主幹計測用CTケーブル（15m） | 15m |
| 主幹計測用CTケーブル（30m） | 30m |
外部発電用CTセット
外部発電電流を計測するための電流センサ（CT）
※エコめがねRS余剰をご利用で、ガス発電をご利用の際に必要となります
| 名称 | セット個数 |
|---|---|
| 主幹/外部発電用CTセット(16mm) | 2個1セットでの販売となります。 |
外部発電CTケーブル
EIGセンサーと外部発電用CTを接続するケーブル。
※エコめがねRS余剰をご利用で、ガス発電をご利用の際に必要となります
| 名称 |
長さ |
|---|---|
| 外部発電CTケーブル（3m） | 3m |
| 外部発電CTケーブル（5m） | 5m |
| 外部発電CTケーブル（15m） | 15m |
| 外部発電CTケーブル（30m） | 30m |
出力制御対応について
2015年1月26日に施行された、再生可能エネルギー特別措置法施行規則の一部を改正する省令と関連告示による「出力制御ルール」で必要な「出力制御ユニット」の役割を「余剰RS4G回線セット＜パワコン接続タイプ＞」にて担うことが可能です。
対応するパワーコンディショナーは、対応機器一覧ページをご確認ください。
出力制御ユニット型式
出力制御対象の発電設備は、設置予定、または設置済みの出力制御ユニットのメーカー名・型式の届出が必要となる場合があります。余剰RS4G回線セット＜パワコン接続タイプ＞を導入された場合は以下のようにご記入ください。
NTTスマイルエナジー製 KP-MU1S-M-NE
ご利用期間
10年プランでご利用いただけます。
仕様表
| 商品名 | エコめがねRS余剰10年プラン（パワコン接続タイプ/4G回線セット） |
|---|---|
| 型式 | YRS4GB |
| 寸法 | EIGセンサー：幅130mm×高さ260mm×奥行60mm 4GWi-Fiルーター：幅130mm×高さ37mm×奥行130mm |
| 計測範囲 | 主幹計測CTは20kW未満(U相、W相で各10kW)、発電電力は33kW以下 ※パワーコンディショナー接続台数は最大6台まで |
| 消費電力 | EIGセンサー：最大6.5W 4GWi-Fiルーター：最大6W |
| 使用周囲温度 | 0〜+40℃（結露または氷結しないこと） |
| 使用周囲湿度 | 相対湿度25～90% |
| 設置条件 | NTTドコモLTEサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。 |
| 機器保証 | EIGセンサー：1年間 4Gルーター：1年間 ・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。 ・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。 ・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。 |
よくある質問
その他のサポート情報は「よくあるご質問」をご覧下さい。
