全量モバイルパックマルチコネクト＜パワコン接続タイプ＞

パワコン接続タイプ。ベーシックなエコめがねと比較して精度が向上します。
主要なパワコンメーカーに対応し、発電量やエラー情報を収集します。

通信（4G回線）付きパッケージなので、インターネット回線がない場所でもすぐに遠隔監視の環境が整います。
屋外への設置も可能な耐候ボックス(IP65相当)にセット・設定して納入するので、工事もとても簡単です。

対象となる設備

容量	10kW以上50kW未満の全量買取の太陽光発電設備
太陽光発電パネル	メーカーを問わずご利用可能
パワーコンディショナー	主要なメーカーのパワーコンディショナーに対応しています。対応機種は順次拡大中です。詳細な対象機器は対応機器一覧ページでご確認ください。
パワーコンディショナー接続台数	最大9台詳細な接続可能台数は対応機器一覧ページでご確認ください。
通信エリア	NTTドコモLTEサービスエリアでご利用可能

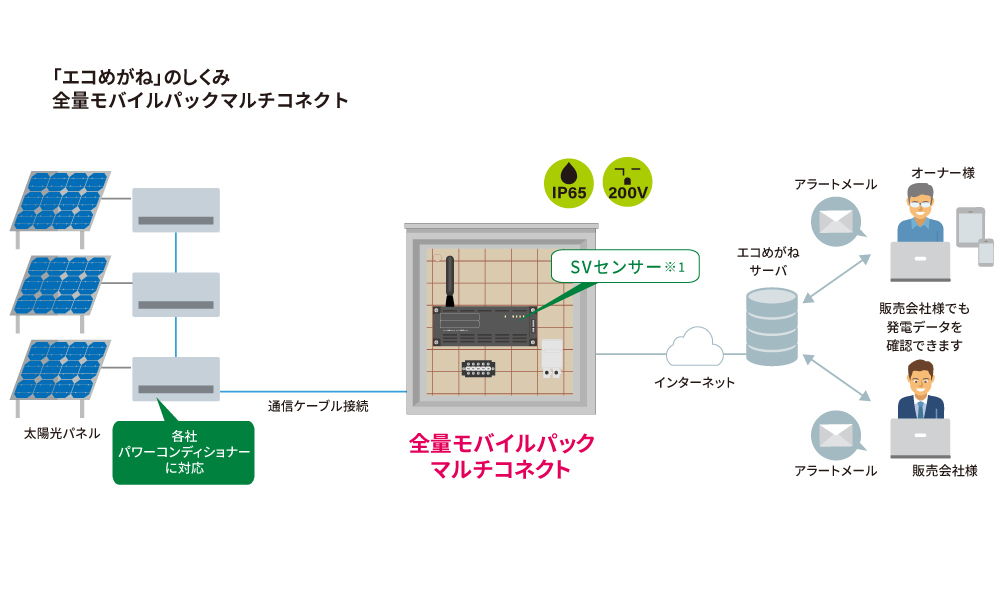

しくみ図

※1.SVセンサーはルーター機能（４G回線）を搭載しています。

パッケージに含まれるサービス・機器

エコめがね　遠隔監視サービス（10年プランでご契約された場合のみ）

オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。

全量買取向けのエコめがねの特長・機能について

販売会社さま向け　エコめがねiサービス

販売会社様が太陽光発電を見守ることができる遠隔監視サービス。

※販売会社様により見守り対応方法は異なります。

4G回線料

エコめがねのデータ通信に利用する通信回線です。

※付帯する4G回線は「エコめがね」専用となります。「エコめがね」・「エコめがねｉ」をご覧いただくためのインターネット契約は別途必要です。

機器

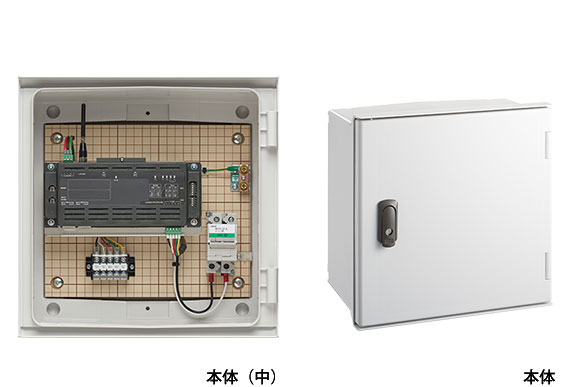

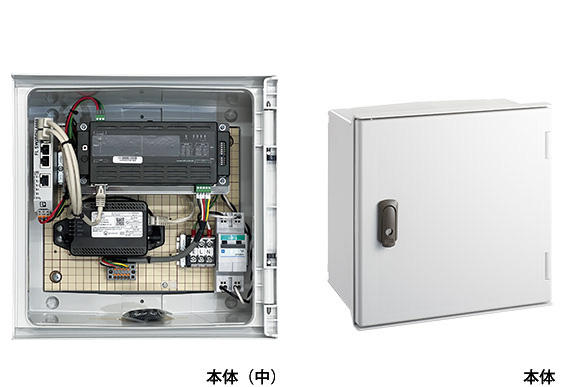

屋外用ボックス（IP65相当品）にセンサー(※1)を収納した状態で納品いたします。

※1.センサーはルーター機能（４G回線）を搭載しています。
※全量モバイルパックマルチコネクト本体には、各種通信ケーブルは含まれておりません。設置環境に合わせた長さ、本数をそれぞれご用意下さい。
※各種通信ケーブルについても、一部をのぞき当社でのお取り扱いがないため、事前に別途入手・作成が必要となります。詳しくは当社「モバイルパックマルチコネクト通信ケーブル加工マニュアル」ページよりケーブル加工マニュアルをダウンロードしてご確認ください。
モバイルパックマルチコネクト通信ケーブル加工マニュアル

ご利用いただける「つながる」オプション

・つながるアラカルト「出力制御」
・つながるアラカルト「遠隔カメラ」

オプション

パワコン-SVセンサー間通信ケーブル3m（パナソニック）	NSE-VBMC03	長さ3m ×1
パワコン-SVセンサー間通信ケーブル5m（パナソニック）	NSE-VBMC05	長さ5m ×1
パワコン-SVセンサー間通信ケーブル15m（パナソニック）	NSE-VBMC15	長さ15m ×1
パワコン-SVセンサー間通信ケーブル30m（パナソニック）	NSE-VBMC30	長さ30m ×1
パワコン-SVセンサー間通信ケーブル50m（パナソニック）	NSE-VBMC50	長さ50m ×1
パワコン間ケーブル5m（パナソニック）	VBPK2C050P	長さ5m ×1
パワコン間ケーブル30m（パナソニック）	VBPK2C300P	長さ30m ×1
一括制御リモコン	VBPR201M	一括制御リモコン x 1
リモコン・電力検出U間ケーブル(3m)	VBPK2C030F	長さ3m ×1
リモコン・電力検出U間ケーブル(15m)	VBPK2C150F	長さ15m ×1
パワコン･リモコン間ケーブル(5m)	VBPK2C050B	長さ5m ×1
パワコン･リモコン間ケーブル(15m)	VBPK2C150B	長さ15m ×1
パワコン･リモコン間ケーブル(30m)	VBPK2C300B	長さ30m ×1
パワコン・電力検出U間ケーブル(15m)	VBPK2C150C	長さ15m ×1
パワコン・電力検出U間ケーブル(30m)	VBPK2C300C	長さ30m ×1
塩害オプション / IP65仕様用防水キャップ ※塩害オプションについては、本ページ「仕様表」の「設置条件」をご確認ください。	HX-C17-Z	防水キャップ x 2

ご利用期間

10年プラン、レンタルプラン（※1ヶ月単位、最低利用期間１年）をご用意しています。

10年プラン

レンタルプラン

【施工事業者様へ】施工方法

エコめがね機器設置が可能かを事前に「【全量向け】事前チェックシート」よりご確認をお願いします。

【全量向け】事前チェックシートダウンロード

主な工事内容は下記のとおりです。
・本体（プラボックスに収納された状態で納品します）の取付
・パワーコンディショナーに通信ケーブルの取付
・SVセンサーの設定とパワーコンディショナーの設定

より詳細な施工方法はダウンロードページより「全量モバイルパックマルチコネクト施工・取扱説明書」をダウンロードしてご覧ください。

全量モバイルパックマルチコネクト＜パワコン接続タイプ＞施工・取扱説明書　Ver2.3

全量モバイルパックマルチコネクト＜パワコン接続タイプ＞のお取り扱い・施工に関するマニュアルです。

施工・取扱説明書　Ver2.3

モバイルパックマルチコネクト本体には、各種通信ケーブルは含まれておりません。設置環境に合わせて、現地で加工してください。

全量モバイルパックマルチコネクト＜パワコン接続タイプ＞施工・設定簡易マニュアル　Ver2.2

全量モバイルパックマルチコネクト＜パワコン接続タイプ＞の施工・設定手順が簡単に分かるマニュアルです。

施工・設定簡易マニュアル　Ver2.2

全量モバイルパックマルチコネクト＜パワコン接続タイプ＞パワーコンディショナーSVセンサ間通信ケーブル加工マニュアル

全量モバイルパックマルチコネクト＜パワコン接続タイプ＞で使用するパワーコンディショナーSVセンサ間通信ケーブルの加工に関するマニュアルです。
リンク先にて該当するパワコンメーカーのマニュアルをご確認ください。

パワーコンディショナーSVセンサ間通信ケーブル加工マニュアルダウンロード

仕様表

商品名	10年プラン：エコめがね全量10年プランモバイルパックマルチコネクトレンタルプラン：エコめがね全量レンタルプランモバイルパックマルチコネクト
型式	ZMPMC
寸法	幅300mm×高さ300mm×奥行165mm
消費電力	最大6.5W
使用周囲温度	-10~+60°C　(ただし氷結しないこと)
使用周囲湿度	相対湿度20〜90％（ただし結露しないこと）
設置条件	・NTTドコモLTE 4Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。・直射日光にあたらない場所、潮風(※1)にさらされない場所に設置してください。・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。・AC100～200Vの電源を供給いただく必要があります。各電力会社様と各種電灯契約などを行ってください。・無線通信の特性上、NTTドコモLTEサービスエリア内でも、付近の環境（建物の構造や地形）によっては通信断が発生する場合がございます。・通信断によりデータ欠損が発生する場合があります。 ※1. エコめがねモバイルパック外箱がIP65ボックス仕様に限り当社販売の「塩害オプション(HX-C17-Z)」をエコめがね設置時にご利用いただくことで「重塩害地域・塩害地域(※2)」にてご利用可能です。 ※2.「重塩害地域・塩害地域」とは次の通りです。沖縄及び北海道、本州、九州を除く全ての島：海岸線から200m以上のすべての地域(岩礁隣接地域を除くすべての地域)その他の地域：海岸線から200m以上～2km以内の地域。なお、岩礁隣接地域は直接水しぶきが当たる場所、重塩害地域は台風や強風により一時的に海水が飛来する場所や海岸線から200m以上～500m以内の地域を指します。
屋外用ボックスIP規格	IP65
機器保証	■10年プランの場合システム一式：10年間・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。・現地対応は販売店もしくはオーナー様にて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。
