設備の容量に合わせて、20k、40k、60kからパッケージをお選びいただけます。

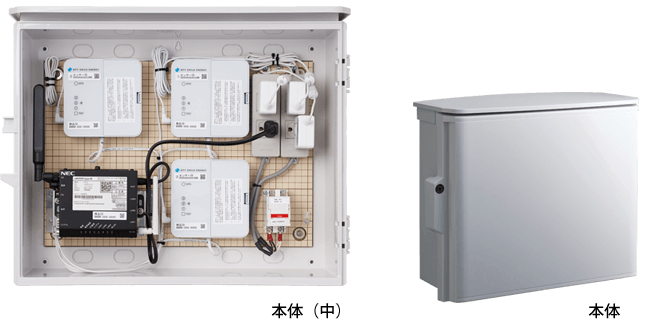

屋外への設置も可能な耐候ボックスにセット・設定して納入するので、工事もとても簡単です。

対象となる設備

容量	10kW以上50kW未満の全量買取の太陽光発電設備 ・20k：10～20kW ・40k：21～40kW ・60k：41～60kW　※最大60kWまで計測可能 PVセンサー1台あたりの計測範囲はパワーコンディショナーの電気方式により異なります 単相3線100V：出力20kW以下 三相3線200V：出力25kW以下 三相3線/4線400V：出力50kW以下
太陽光発電パネル	メーカーを問わずご利用可能
パワーコンディショナー	メーカーを問わずご利用可能
通信エリア	■10年プラン「全量モバイルパック60K」をご利用の場合 NTTドコモLTEサービスエリアでご利用可能 ■10年プラン「全量モバイルパック20K/40K」並びに レンタルプラン「全量モバイルパック20K/40K/60K」をご利用の場合 ドコモFOMAエリア、FOMAプラスエリアでご利用可能

しくみ図

パッケージに含まれるサービス・機器

エコめがね　遠隔監視サービス（10年プランでご契約された場合のみ）

販売会社さま向け　エコめがねiサービス

通信回線料

機器

オプション品

商品名	型番	内容
24mmCTセット ※1箱2個入り	CTF-200A-H	内径24mm×2個

ご利用いただける「つながる」オプション

・つながるアラカルト「出力制御」
・つながるアラカルト「遠隔カメラ」

ご利用期間

10年プラン、レンタルプラン（※1ヶ月単位、最低利用期間１年）をご用意しています。

【施工事業者さまへ】施工方法

エコめがね機器設置が可能かを事前に「【全量向け】事前チェックシート」よりご確認をお願いします。

主な工事内容は下記のとおりです。
・本体（プラボックスに収納された状態で納品します）の取付
・各ケーブル類の接続
・電力量を測る電流センサー（CT）の取付

より詳細な施工方法はダウンロードページより 「全量モバイルパック取扱・施工説明書」をダウンロードしてご覧ください。

全量モバイルパック 取扱・施工説明書　Ver6.7（ZMP20E・40E・60E対応）

全量モバイルパックのお取り扱い・施工に関するマニュアルです。
（ZMP60E：2019年11月11日以降出荷分）

全量モバイルパック 取扱・施工説明書　Ver6.5（ZMP20D・40D・60D対応）

全量モバイルパックのお取り扱い・施工に関するマニュアルです。
（2017年12月12日以降出荷分）
※このマニュアルの記載内容は2019年12月以前のものです。2020年1月より「エコめがね」サービスヘルプデスクお問い合わせ窓口の電話番号が変更となっております。ご理解賜りますようお願い申し上げます。

全量モバイルパック 取扱・施工説明書　Ver6.3（ZMP20D・40D・60D対応）

全量モバイルパックのお取り扱い・施工に関するマニュアルです。
（2016年3月末日以降出荷分）
※このマニュアルの記載内容は2019年12月以前のものです。2020年1月より「エコめがね」サービスヘルプデスクお問い合わせ窓口の電話番号が変更となっております。ご理解賜りますようお願い申し上げます。

全量モバイルパック 取扱・施工説明書　Ver5.3（ZMP20C・40C・60C対応）

全量モバイルパックのお取り扱い・施工に関するマニュアルです。
（2014年11月4日以降出荷分）
※このマニュアルの記載内容は2019年12月以前のものです。2020年1月より「エコめがね」サービスヘルプデスクお問い合わせ窓口の電話番号が変更となっております。ご理解賜りますようお願い申し上げます。

全量モバイルパック 取扱・施工説明書　Ver3.2（ZMP20・40・60対応）

全量モバイルパックのお取り扱い・施工に関するマニュアルです。
※このマニュアルの記載内容は2019年12月以前のものです。2020年1月より「エコめがね」サービスヘルプデスクお問い合わせ窓口の電話番号が変更となっております。ご理解賜りますようお願い申し上げます。

仕様表

商品名	■10年プラン 全量モバイルパック20k：ZMP20 全量モバイルパック40k：ZMP40 全量モバイルパック60k：ZMP60 ■レンタルプラン エコめがね全量レンタルプラン モバイルパック20k：MZMP20 エコめがね全量レンタルプラン モバイルパック40k：MZMP40 エコめがね全量レンタルプラン モバイルパック60k：MZMP60
型式	■10年プラン 全量モバイルパック20k：ZMP20 全量モバイルパック40k：ZMP40 全量モバイルパック60k：ZMP60
寸法	モバイルパック20k／モバイルパック40k：幅400mm×高さ419mm×奥行160mm モバイルパック60k：幅500mm×高さ421mm×奥行180mm
消費電力	全量モバイルパック20k：最大10.7W 全量モバイルパック40k：最大11.4W 全量モバイルパック60k：最大12.1W
使用周囲温度	0〜+40℃（結露または氷結しないこと）
使用周囲湿度	相対湿度25〜85％（ただし結露しないこと）
設置条件	■10年プラン「エコめがね全量10年プラン モバイルパック60k」をご利用の場合 ・NTTドコモLTE 4Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。 ■全量10年プラン「全量モバイルパック20K/40K」並びにレンタルプラン「モバイルパック20k/40k/60k」をご利用の場合 ・NTTドコモFOMA 3Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。 ・直射日光や直接雨にあたらない、潮風にさらされない場所に設置してください。 ・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。 ・AC100Vの電源を供給いただく必要があります。各電力会社様と各種電灯契約などを行ってください。
屋外用ボックスIP規格	IP44
機器保証	■10年プランの場合 PVセンサー：10年間 Wi-Fiルーター：10年間 ・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。 ・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。 ・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。
