よくあるご質問 自家消費・ちくでんエコめがねについて

【オプション品について】                専用保護継電器とパワコン間の配線は、何mまで伸ばせますか?

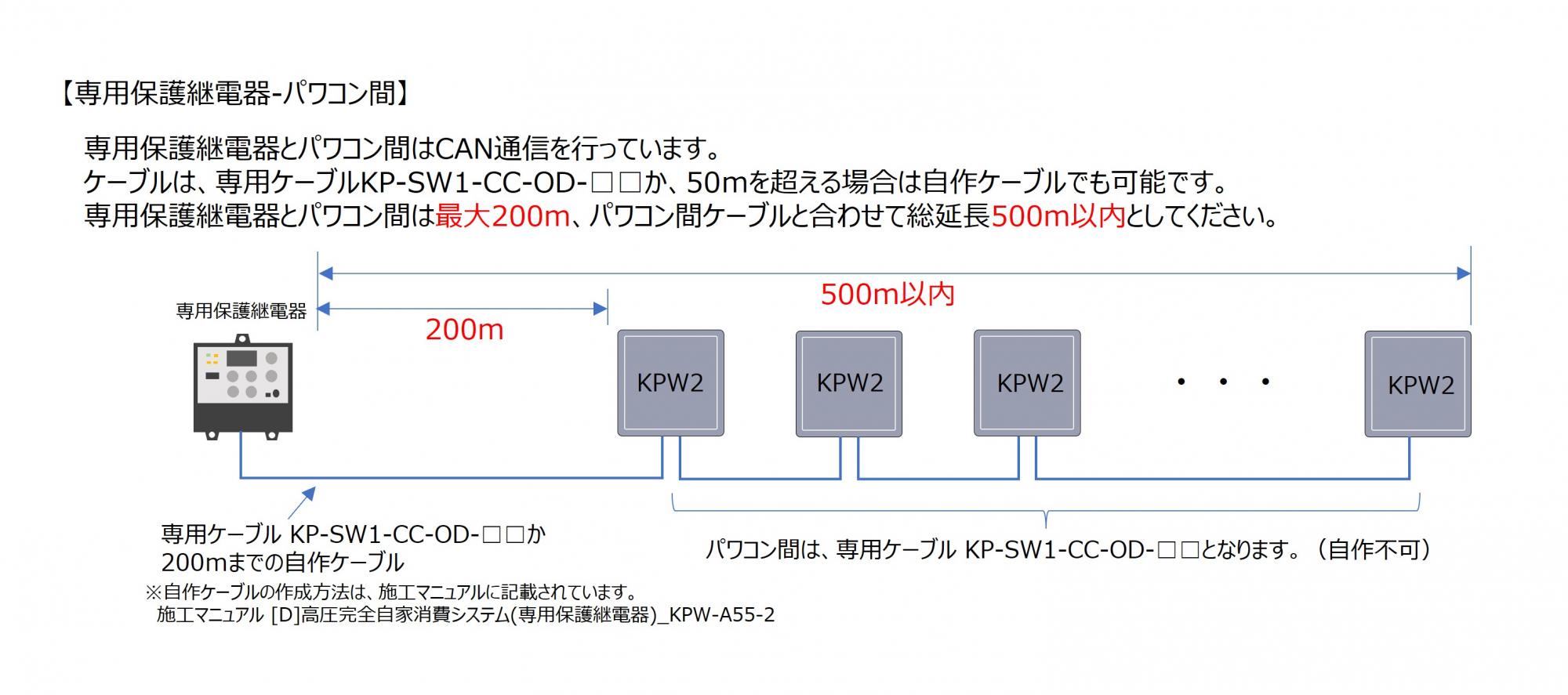

専用保護継電器とパワコン間のケーブルは、専用ケーブルの場合は50mまでとなります。
本ケーブルは、自作ケーブルも認められており最長200mまで延長できます。
また、専用保護継電器から末端のパワコンまでの総配線長は500mまでとなります。

自作ケーブルの作成方法は、オムロン製パワコンの施工マニュアル
(施工マニュアル [D]高圧完全自家消費システム(専用保護継電器)_KPW-A55-2)に記載されています。
ご確認の上、作成してください。

ただし、自作加工された場合は、自作加工されたケーブルに起因した機器の故障および通信等の不具合については、
メーカの保証対象外(自己責任)となります。
