自家消費する用途の太陽光発電設備の計測、監視に。
特定計量制度対応パワコンとの接続が可能、PPAビジネスにおける課金データ取得にも活用いただけます。
また自己託送などで求められる計画値同時同量への対応に利用できる「第三者PV制御」機能や、
電力の需給バランスを調整するための「第三者蓄電制御」機能も搭載しており、
自己託送やオフサイトPPAにも活用いただけます。
対象となる設備
| 容量 | 10kW以上の自家消費で運用される太陽光発電設備 |
|---|---|
| 太陽光発電パネル | メーカーを問わずご利用可能 |
| パワーコンディショナー | オムロン製単相パワーコンディショナー 接続可能台数：最大12台以下 詳細な型式は対応機器一覧ページでご確認ください。 |
| 電力量計測用スマートメータ(子メータ) | 最大接続台数：31台 （推奨接続台数：発電電力量計測に対して1台） 接続可能なスマートメータは接続可能機器一覧ページでご確認ください。 |
| 通信エリア | NTTドコモLTEサービスエリアでご利用可能 |
パッケージに含まれるサービス・機器

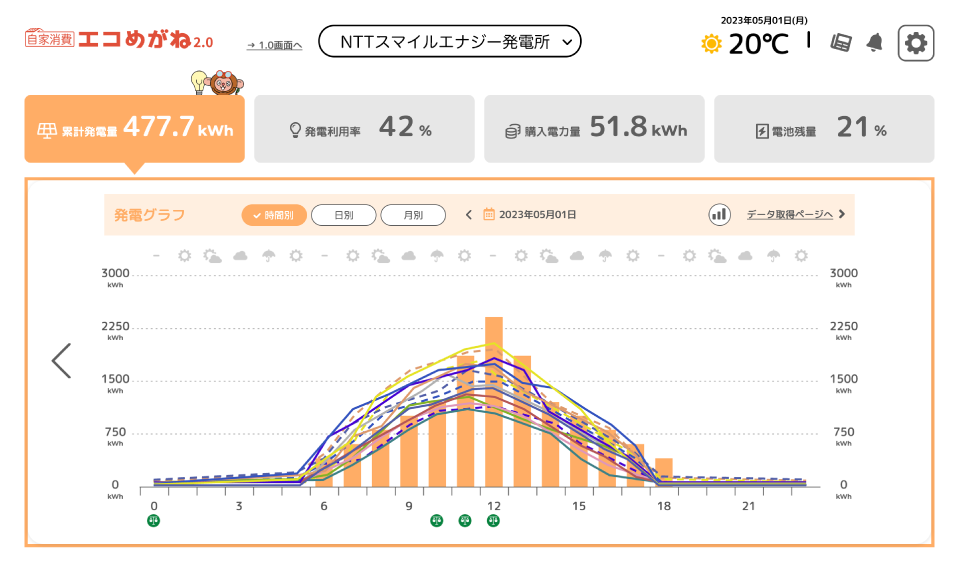

自家消費エコめがね 遠隔監視サービス
オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。
自家消費向けのエコめがねの特長・機能についてくわしく

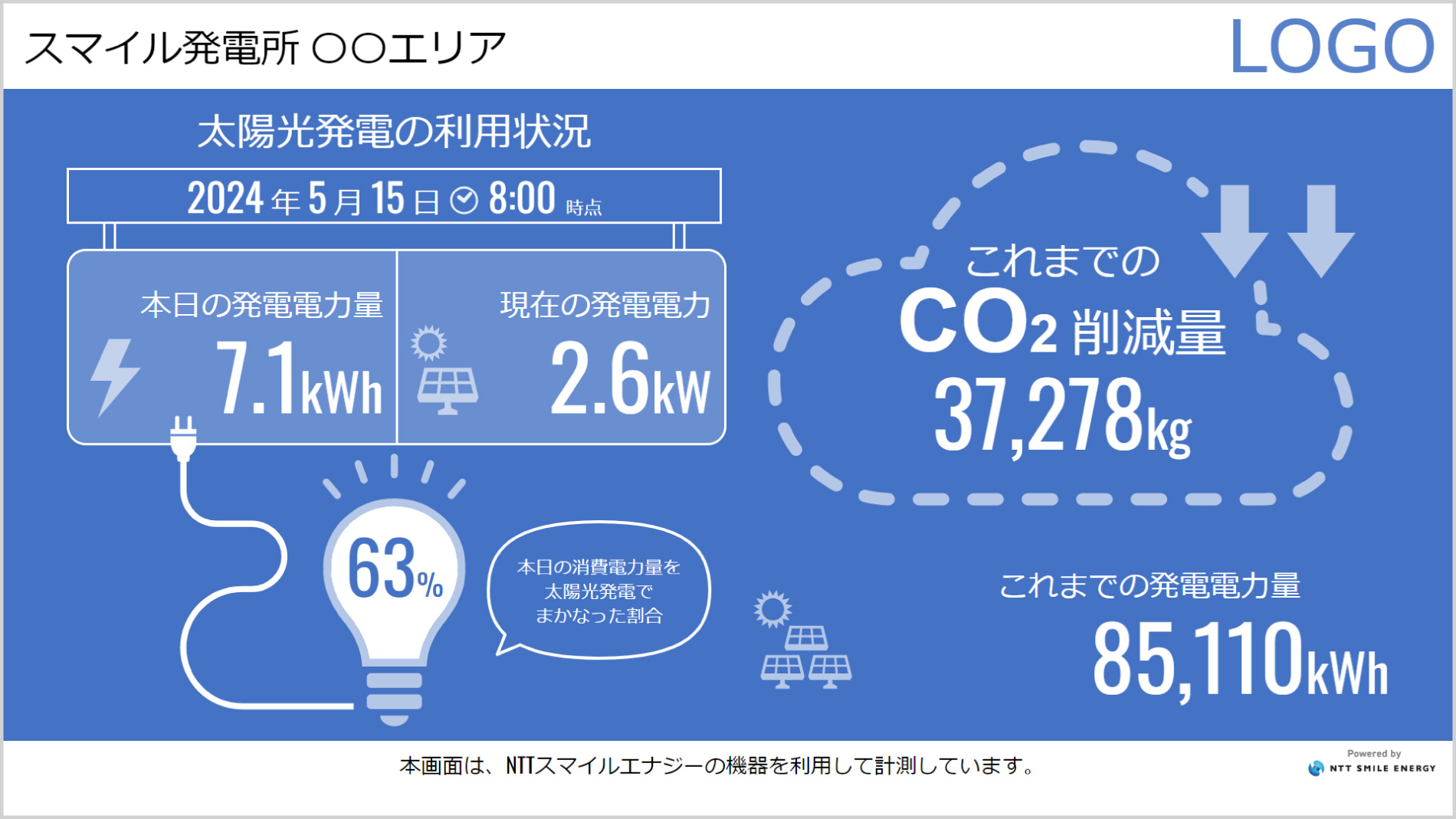

エコめがねG
太陽光発電の自家消費による環境貢献度をわかりやすく表示できるWEB画面機能です。
主に法人のお客様を対象とした機能になっており、本画面を各施設のエントランスや共有スペースに表示いただくことで、利用者の方々へ「エコで賢い電力消費」をアピールいただくことができます。
エコめがねGご利用方法について
販売会社さま向け 自家消費エコめがねiサービス
販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。
※販売会社様により見守り対応方法は異なります。
第三者制御機能
登録したスケジュールに則り、発電設備の出力をコントロールする機能です。
※第三者制御を行うためには、お客様で別途専用のスケジュールサーバーを構築いただく必要がございます。
4G回線料
自家消費エコめがねのデータ通信に利用する通信回線です。
※付帯する4G回線はエコめがねセンサー専用となります。
自家消費エコめがね・自家消費エコめがねｉをご覧いただくためのインターネット契約は別途必要です。

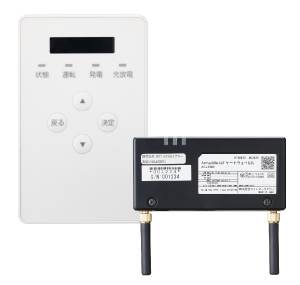

機器
※各通信ケーブルは含まれておりません。メーカー純正品を設置環境に合わせた長さ・本数をご用意いただく必要がございます。
※メーカー純正品をご使用いただけない場合、保証対象外となります。あらかじめご了承ください。
オプション品
| 品名 | 型番 | 内容 |
|---|---|---|
| パワコン・計測ユニット間通信ケーブル（1.5m） | KP-CH-B8VG015S | 長さ1.5m×1本 |
| パワコン・計測ユニット間通信ケーブル（3m） | KP-CH-B8VG03S | 長さ3m×1本 |
| パワコン・計測ユニット間通信ケーブル（5m） | KP-CH-B8VG05S | 長さ5m×1本 |
| パワコン・計測ユニット間通信ケーブル（15m） | KP-CH-B8VG15S | 長さ15m×1本 |
| パワコン・計測ユニット間通信ケーブル（30m） | KP-CH-B8VG30S | 長さ30m×1本 |
| パワコン・計測ユニット間通信ケーブル（50m） | KP-CH-B8VG50S | 長さ50m×1本 |
| パワコン間通信ケーブル（3m） | KP-CH-A4VG03S | 長さ3m×1本 |
| パワコン間通信ケーブル（5m） | KP-CH-A4VG05S | 長さ5m×1本 |
| パワコン間通信ケーブル（15m） | KP-CH-A4VG15S | 長さ15m×1本 |
| パワコン間通信ケーブル（30m） | KP-CH-A4VG30S | 長さ30m×1本 |
| パワコン間通信ケーブル（50m） | KP-CH-A4VG50S | 長さ50m×1本 |
ご利用期間
10年プランをご用意しています。
含まれるもの
機器のご購入代金
エコめがねサービス利用料（10年）
機器保証料金（1年）
4G通信回線料金（10年）
※本商品の機器保証は1年となっておりますので予めご了承ください。
【施工事業者さまへ】施工方法
主な工事内容は下記のとおりです。
・本体の取付
・パワーコンディショナーの配線・設定
・発電計測用スマートメーターの施工・設定（利用する場合のみ）
・ケーブル類の配線
・PVゲートウェイの設定
・ELセンサーの設定
より詳細な施工方法はダウンロードページより「自家消費RSプラス施工・取扱説明書」をダウンロードしてご覧ください。
自家消費RSプラス施工・取扱説明書
自家消費RSプラスのお取り扱い・施工に関するマニュアルです。
自家消費RSプラス施工・設定簡易マニュアル
自家消費RSプラスの施工・設定手順が簡単に分かるマニュアルです。
仕様表
| 商品名 | エコめがね自家消費RSプラス10年プラン |
|---|---|
| 型式 | ZPVSC |
| 寸法 | ELセンサー：幅140.0mm×高さ31.0mm×奥行59.9mm PVゲートウェイ：幅75.0mm×高さ120.0mm×奥行29.5mm スイッチングHub：幅127.5mm×高さ83.6mm×奥行30.0mm |
| 消費電力 | ELセンサー：6W以下（突入時を除く） PVゲートウェイ：5W以下 スイッチングHub：3W以下 |
| 使用周囲温度 | ELセンサー：−10～50℃ PVゲートウェイ：-20～50℃ スイッチングHub：0〜50℃ |
| 使用周囲湿度 | ELセンサー：15～85％ PVゲートウェイ：25〜95%（ただし結露なきこと） スイッチングHub：10〜90%（ただし結露なきこと） |
| 設置条件 | ・ NTTドコモのLTEサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。 ・直射日光や直接雨にあたらない、潮風にさらされない場所に設置してください。 ・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。 ・AC100Vの電源を供給いただく必要があります。各電力会社さまと各種電灯契約などを行ってください。 ・無線通信の特性上、NTTドコモLTEサービスエリア内でも、付近の環境（建物の構造や地形）によっては通信断が発生する場合がございます。 ・通信断によりデータ欠損が発生する場合がございます。 ※設置条件の詳細は、必ず施工・取扱説明書をご確認ください。 |
| 機器保証 | ELセンサー：1年間 PVゲートウェイ：1年間 スイッチングHub：1年間 ・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。 ・現地対応は販売店もしくはオーナー様にて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。 ・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。 |
