自家消費Lite

自家消費で運用する、小規模の太陽光発電設備でお使いいただけるエコめがねです。
通信(4G回線)付きパッケージなので、インターネット回線がない場所でもすぐに遠隔監視の環境が整います。

対象となる設備

容量 10kW以上33kW以下(単相パワコンのみ対応)
の規模の自家消費で運用される太陽光発電設備
太陽光発電パネル メーカーを問わずご利用可能
パワーコンディショナー オムロン製単相パワーコンディショナー
詳細な型式は対応機器一覧ページでご確認ください。
パワーコンディショナー接続台数 最大6台以下
通信エリア NTTドコモLTEサービスエリアでご利用可能

パッケージに含まれるサービス・機器

エコめがね 遠隔監視サービス

オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。

余剰買取向けのエコめがねの特長・機能についてくわしく

エコめがねG

太陽光発電の自家消費による環境貢献度をわかりやすく表示できるWEB画面機能です。
主に法人のお客様を対象とした機能になっており、本画面を各施設のエントランスや共有スペースに表示いただくことで、利用者の方々へ「エコで賢い電力消費」をアピールいただくことができます。

エコめがねGについて詳しく

販売会社さま向け エコめがねiサービス

販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。

※販売会社さまにより見守り対応方法は異なります。

4G回線料

エコめがねのデータ通信に利用する通信回線です。

※付帯する4G回線はエコめがねセンサー専用となります。
エコめがね・エコめがねiをご覧いただくためのインターネット契約は別途必要です。

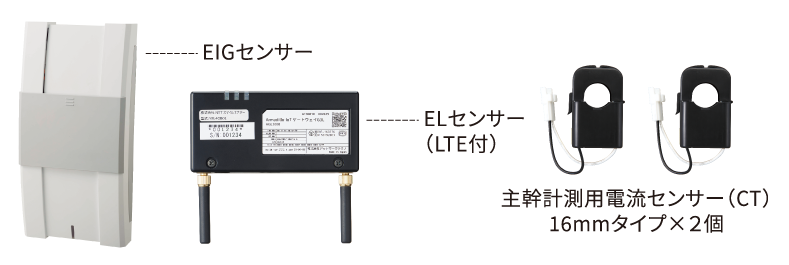

機器

※RS485ケーブル(専用ケーブル)は別売りです。
※主幹計測CTケーブルは別売りです。

オプション品

品名 型番 内容
主幹電力センサ 100A KP-CT-S35AC100A 1セット2個
PCS 間通信ケーブル(屋外用)5m KP-SW1-CC-OD-5 長さ5m×1本
PCS 間通信ケーブル(屋外用)15m KP-SW1-CC-OD-15 長さ15m×1本
PCS 間通信ケーブル(屋外用)30m KP-SW1-CC-OD-30 長さ30m×1本
PCS 間通信ケーブル(屋外用)50m KP-SW1-CC-OD-50 長さ50m×1本
主幹電流センサケーブル(絶縁型)15m KP-CHI-C4VB15S2 長さ15m×1本
主幹電流センサケーブル(絶縁型)30m KP-CHI-C4VB30S2 長さ30m×1本
パワコン・計測ユニット間通信ケーブル(3m) KP-CH-B8VG03S 長さ3m×1本
パワコン・計測ユニット間通信ケーブル(5m) KP-CH-B8VG05S 長さ5m×1本
パワコン・計測ユニット間通信ケーブル(30m) KP-CH-B8VG30S 長さ30m×1本
パワコン・計測ユニット間通信ケーブル(50m) KP-CH-B8VG50S 長さ50m×1本
主幹計測CTケーブル(3m) KP-CHI-C4VG03N 長さ3m×1本
主幹計測CTケーブル(5m) KP-CHI-C4VG05N 長さ5m×1本
主幹計測CTケーブル(15m) KP-CHI-C4VG15N 長さ15m×1本
主幹計測CTケーブル(30m) KP-CHI-C4VG30N 長さ30m×1本
スマートメータ120A/50Hz(ModBus版) S2MS-RNS22-5
スマートメータ120A/60Hz(ModBus版) S2MS-RNS22-6
スマートメータ250A/50Hz(単相) S2RS-TLNS22r-5
スマートメータ250A/60Hz(単相) S2RS-TLNS22r-6
スマートメータ250A/50Hz(三相) S3RS-TLNS22r-5
スマートメータ250A/60Hz(三相) S3RS-TLNS22r-6

ご利用期間

10年プランをご用意しています。

含まれるもの

機器のご購入代金
エコめがねサービス利用料(10年)
機器保証料金(1年)
4G通信回線料金(10年)
※本商品の機器保証は1年となっておりますので予めご了承ください。

【施工事業者さまへ】施工方法

主な工事内容は下記のとおりです。
・EIGセンサーの設置
・パワーコンディショナーへの通信ケーブルの取付と設定
・ELセンサーの設置
・発電計測用スマートメーターの設置・設定
・ELセンサーの設定
・EIGセンサー設定

より詳細な施工方法はダウンロードページより「自家消費Lite施工・取扱説明書」をダウンロードしてご覧ください。

自家消費Lite施工・取扱説明書

自家消費Liteのお取り扱い・施工に関するマニュアルです。

自家消費Lite施工・設定簡易マニュアル

自家消費Liteの施工・設定手順が簡単に分かるマニュアルです。

仕様表

商品名 エコめがね自家消費Lite 10年プラン
型式 YRSSCL
寸法 ELセンサー:幅140.0mm×高さ31.0mm×奥行59.9mm
EIGセンサー:幅130.0mm×高さ260.0mm×奥行60.0mm
消費電力 ELセンサー:6W以下(突入時を除く)
EIGセンサー:最大6.5W
使用周囲温度 ELセンサー:−10~50℃
EIGセンサー:-20~50℃(結露または氷結しないこと)
使用周囲湿度 ELセンサー:相対湿度15~85%
EIGセンサー:相対湿度25~95%
設置条件 ・ NTTドコモのLTEサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。
・直射日光や直接雨にあたらない、潮風にさらされない場所に設置してください。
・AC100の電源を供給いただく必要があります。各電力会社様と各種電灯契約などを行ってください。
※設置条件の詳細は、必ず施工・取扱説明書をご確認ください。
機器保証 ELセンサー:1年間
EIGセンサー:1年間

・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。
・現地対応は販売店もしくはオーナー様にて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。
・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。
※詳細は保証規定をご確認ください。

よくある質問

その他のサポート情報は「よくあるご質問」をご覧下さい。
