※本商品は2020年5月末をもって販売終了となりました。
どのメーカーのパワコンでもお使いいただけるベーシックなエコめがねです。
敷設済のインターネット回線を活用できるため、エコめがねをリーズナブルに導入していただけます。
対象となる設備
| 容量 | 10kW以上50kW未満の全量買取の太陽光発電設備 |
|---|---|
| 計測範囲 | センサー1台あたり20kWまで 20kW以上のシステムの場合は、複数センサーを設置することで計測していただけます。 ※センサー1台あたりの計測範囲はパワーコンディショナーの電気方式により異なります。 単相3線100V：出力20kW以下 三相3線200V：出力25kW以下 三相3線/4線400V：出力50kW以下 |
| 太陽光発電パネル | メーカーを問わずご利用可能 |
| パワーコンディショナー | メーカーを問わずご利用可能 |
| ご利用いただける通信回線 | ADSLや光ファイバーなどの固定インターネット回線 |
しくみ図
パッケージに含まれるサービス・機器
エコめがね 遠隔監視サービス

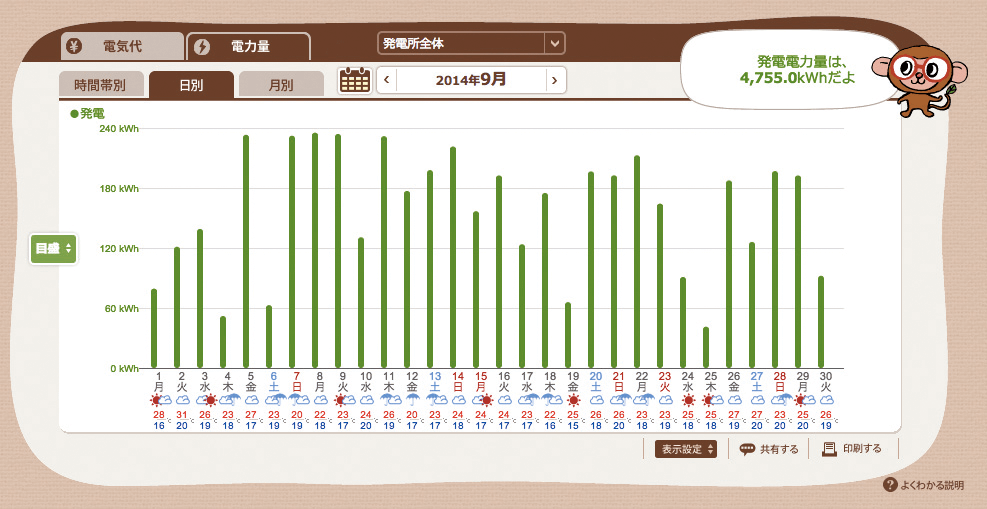

オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。
全量買取向けのエコめがねの特長・機能についてくわしく
販売会社さま向け エコめがねiサービス
販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。
※販売会社さまにより見守り対応方法は異なります。

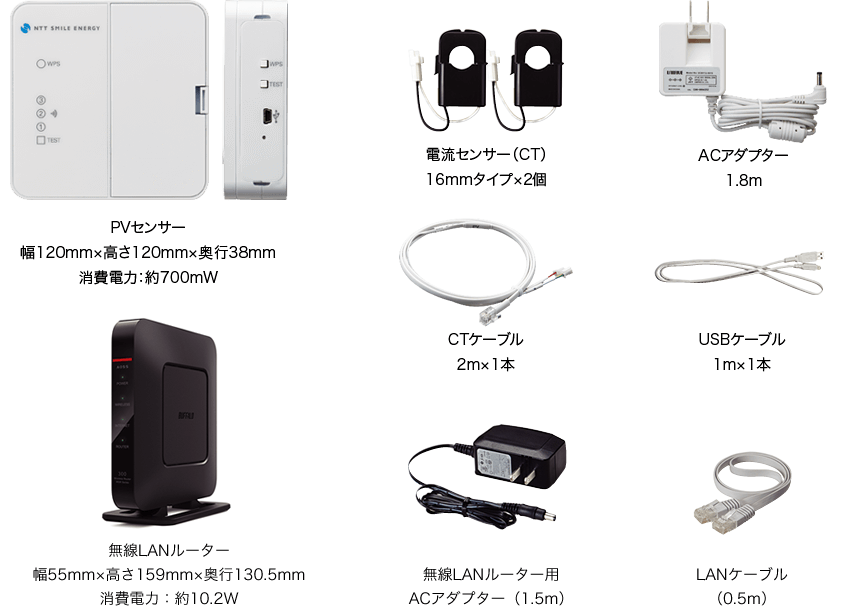

機器
オプション品
| 商品名 | 型番 | 内容 |
|---|---|---|
| 24mmCTセット ※1箱2個入り |
CTF-200A-H | 内径24mm×2個 |
ご利用期間
10年プランでご利用いただけます。
【施工事業者さまへ】施工方法
設置が可能かまずは事前にご確認をお願いします。
主な工事内容は下記のとおりです。
・ 電力量を測る電流センサー（CT）の取付
・ エコめがねセンサー（PVセンサー）の取付
・ 無線LANルーターの設置
20kW以上のシステムの場合は、複数のセンサーを設置します。
複数のセンサーを組み合わせることでより規模の大きなシステムも計測していただけます。
※なお、電力量のグラフ表示やアラートの検知は、センサー単位で行います。
施工方法は、下のボタンより
「【全量・固定回線用】エコめがね施工クイックマニュアル」をダウンロードしてご覧ください。
【全量・固定回線用】エコめがね施工クイックマニュアル Ver3.1
ZPVシリーズの施工が簡単に分かるマニュアルです。
（同梱無線LANルータ：WHR-300HP2）
※このマニュアルの記載内容は2019年12月以前のものです。2020年1月より「エコめがね」サービスヘルプデスクお問い合わせ窓口の電話番号が変更となっております。ご理解賜りますようお願い申し上げます。
【全量・固定回線用】エコめがね施工クイックマニュアル Ver4.2
ZPVシリーズの施工が簡単に分かるマニュアルです。
（同梱無線LANルータ：WSR-300HP）
※このマニュアルの記載内容は2019年12月以前のものです。2020年1月より「エコめがね」サービスヘルプデスクお問い合わせ窓口の電話番号が変更となっております。ご理解賜りますようお願い申し上げます。
撤去する場合は、下のボタンより
「【全量・固定回線用】エコめがね撤去説明書」をダウンロードしてご覧ください。
【全量・固定回線用】エコめがね撤去説明書 Ver1.0
ZPVシリーズの取り外し手順を記したマニュアルです。
仕様表
| 商品名 | エコめがね全量10年プラン（AC式/固定回線用） |
|---|---|
| 型式 | 10～20kWの設備用（センサー×1）：ZPV01B 21～40kWの設備用（センサー×2）：ZPV02B 41～60kWの設備用（センサー×3）：ZPV03B ※最大60kWまで計測可能です。 |
| 寸法 | PVセンサー：幅120mm×高さ120mm×奥行38mm 無線LANルーター：幅31mm×高さ140mm×奥行140mm |
| 消費電力 | PVセンサー：最大700mA 無線LANルーター：最大5.8W |
| 使用周囲温度 | 0〜+40℃（結露または氷結しないこと） |
| 使用周囲湿度 | 相対湿度25〜85％ |
| 機器保証 | PVセンサー：10年間 無線LANルータ：1年間 ・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。 ・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。 ・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定をご確認ください。 |
