負荷追従制御オプションについて

負荷追従制御とは?

売電を行わない自家消費型太陽光発電設備(以下、完全自家消費型太陽光発電設備という。)に、逆潮流が発生しRPRが作動すると、発電損失やパワーコンディショナーの故障に繋がります。
負荷追従機能を持った機器を利用することで、RPRの作動を防止し、発電量を最大化することが可能です。

負荷追従制御オプションとは?

受電電力(系統から購入する電力のこと)が、各回路ごとに設定された定格出力を下回った場合は、約0.3秒の高速制御で必要台数分のパワーコンディショナーの停止を指示します。

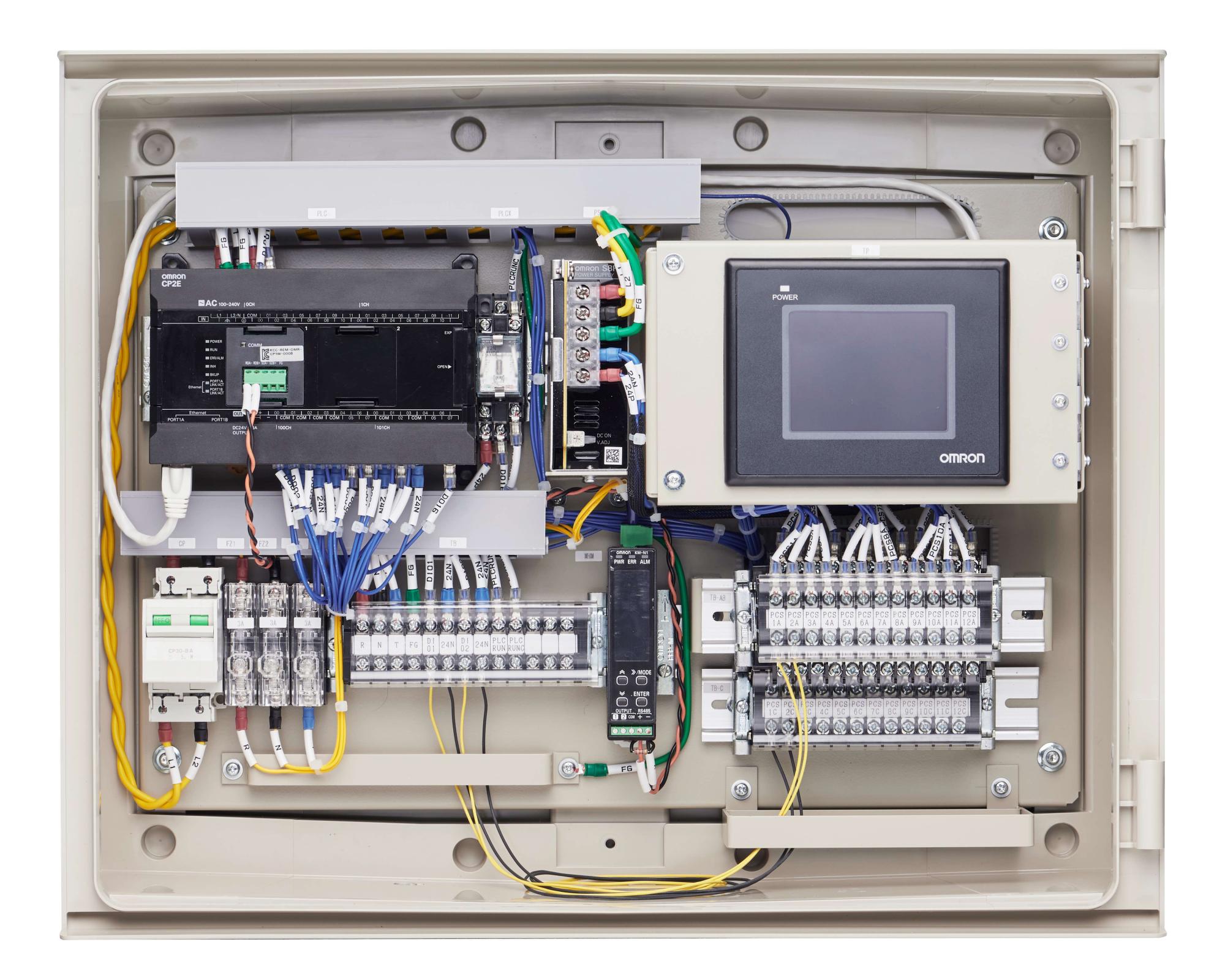

※本写真は試作段階のものとなり、実際の製品とは異なる可能性がございます。

制御の仕組み

パワーコンディショナーの定格出力と受電電力との比較を行い、発電電力の制御を行います。

負荷追従制御オプション対応エコめがね一覧

対応機種 パワーコンディショナー最大接続台数
エコめがね自家消費モバイルパック 9台
エコめがね自家消費RS 12台

パワーコンディショナーについては、各エコめがねに対応の機種をお使いください。詳細な型式は、以下のページよりご確認ください。
(対応機種一覧の中で、外部入力端子があるパワーコンディショナーのみ、「負荷追従制御オプション」の利用が可能です。)

エコめがね自家消費モバイルパック対応機種一覧
エコめがね自家消費RS対応機種一覧

※「負荷追従制御オプション」を従量電灯設備でご利用の場合は、CTと本体間のケーブルが
 同梱されておりませんので、設場の状況に応じて、必要な長さのケーブルをご購入ください。
※ CTは50Aが同梱されてますが、別途100Aが必要な場合は追加でご注文ください。

負荷追従制御実績の表示について

パナソニック製の下記パワーコンディショナーをご利用の場合は、エコめがねのグラフ画面に負荷追従制御実績のアイコンが表示されます。

【対応パワーコンディショナー】
VBPC255C2、VBPC255C1、VBPC255GC1、VBPC244B、VBPC255B、VBPC244B1、VBPC255B1

負荷追従制御オプションご利用時の注意点

1.本オプションを設置する太陽光発電設備に、エコめがねを設置することがご利用条件です。
 対象となる「エコめがね」については、ホームページを御覧ください。
 また、エコめがねの1商品IDに対して、負荷追従制御オプションは1つまでしか利用することができません。

2.本オプションご利用にあたっては、「負荷追従制御オプション 施工マニュアル」の内容を必ずお守りください。

3.本オプションの保証期間は、販売会社様への納品日から1年間です。施工マニュアルに則した設置環境でない
 場合や、注文書のエコめがね商品IDに紐付いたエコめがねと同時設置されていない場合は保証対象外となります。

4. 重塩害地域・塩害地域で本オプションをご利用の場合、当社販売の「塩害オプション」が必要です。
  「塩害オプション」の利用がない場合は保証対象外となります。

5.いかなる場合においても、本オプション内部に保存された設定データや動作ログが消失すると
 復元することはできません。

6.本オプションの交換について、タッチパネルのみの交換は可能ですが、それ以外の部品は盤ごとの交換になります。

7.本オプションの仕様上、本オプションの制御対象施設においてブレーカーが落ちる等瞬間的に受電電力
  (系統から購入する電力のこと)が減少した場合、RPRが作動する場合がございます。

8.本オプション及び周辺機器故障や通信異常等により、本オプションの制御対象施設の受電電力が計測できない
 場合、本オプションがパワーコンディショナの発電を停止させます。発電停止後であっても、受電電力が
 計測された時点でパワーコンディショナの発電は復旧致します。

9.販売会社様は、本オプションと、パワーコンディショナーを運用後に、パワーコンディショナーの外部に入力端子が
 故障した場合の修理は、メーカー保証対象外となる場合がありますので、あらかじめご了承ください。
 当社は、保証対象外の場合における修理費用を負担しません。

10.販売会社様は、本注意点を了承した上で、お申込いただき、施主様等に販売する際は、本注意点の説明をお願い致します。
  また、本オプションを利用した結果、販社及び施主様等に発生した損害(間接損害、特別損害、付随損害、
  派生損害、逸失利益を含む)に対して、当社は一切の責任を負いませんので、あらかじめご了承ください。
