全量モバイルパック２

従来の全量モバイルパック20k/40k/60k(CT計測タイプ)がリニューアルして、より計測精度が向上します。
屋外設置に適したIP65相当の耐候ボックスにセット・設定して納入するので、工事もとても簡単です。

どのメーカーのパワコンでもお使いいただけるベーシックなエコめがねです。
通信回線をセットにしているので、ビルの屋上や遊休地など、ネットワーク環境がない設備でも簡単に遠隔監視を始められます。

対象となる設備

容量	■単相3線式（100V）の場合　60kW以下 ■三相3線式（200V）の場合　120kW以下 ※三相3線/4線式（400V/420V/440V/480V）については、非対応となります。【計測範囲について】本製品の計測範囲は、ご利用いただくパワーコンディショナーの電気方式により異なります。 ※計測範囲を超えた場合は、正しく計測がすることができません。 1回路あたり (3回路まで計測可能) ■単相3線式（100V）の場合　20kW以下 ■三相3線式（200V）の場合　40kW以下
太陽光発電パネル	メーカーを問わずご利用可能
パワーコンディショナー	メーカーを問わずご利用可能
通信エリア	NTTドコモLTEサービスエリアでご利用可能

しくみ図

※1. 「CT(KMセンサー用)」並びに「CTケーブル」は全量モバイルパック２専用品をご利用ください。
　　全量モバイルパックシリーズ(型式：ZMP20/40/60)にて利用するCT、CTケーブルと異なる製品となります。
※2. SVセンサーはルーター機能(４G回線 )を搭載しています。

パッケージに含まれるサービス・機器

エコめがね　遠隔監視サービス（10年プランでご契約された場合のみ）

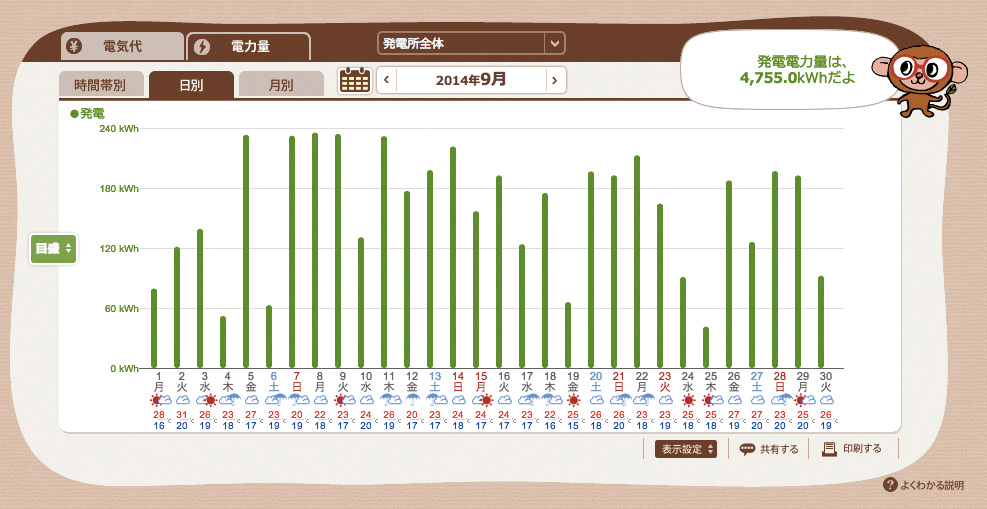

オーナーさまご自身がパソコンやスマートフォンで電力量の確認を行ったり、アラートメールを受信したりできる遠隔監視サービスのご利用。

全量買取向けのエコめがねの特長・機能について

販売会社さま向け　エコめがねiサービス

販売会社さまが太陽光発電を見守ることができる遠隔監視サービス。

※販売会社さまにより見守り対応方法は異なります。

通信回線料

エコめがねのデータ通信に利用する通信回線です。

※付帯する通信回線は「エコめがね機器」専用となります。
「エコめがね」・「エコめがねｉ」の画面を閲覧いただくためのインターネット契約は別途必要です。

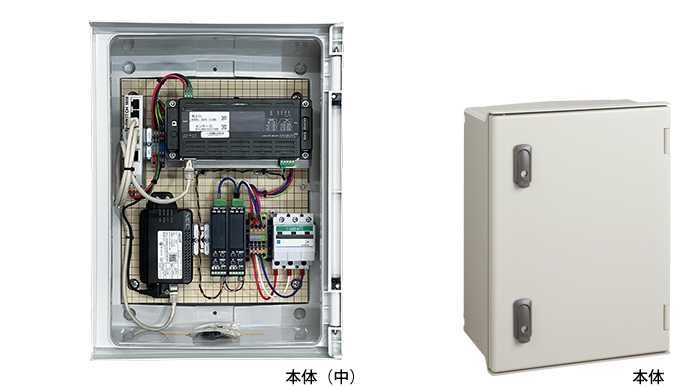

屋外用ボックス（IP65相当品）にセンサー(※1)を収納した状態で納品いたします。

・全量モバイルパック２本体には、「CT（KMセンサー用）」(※2)と「CTケーブル」(※2)は含まれておりません。当社にて専用品をご用意しておりますので、設置環境に合わせたてご注文ください。

※1.センサーはルーター機能（４G回線）を搭載しています。
※2.当社専用品となります。当社以外からご購入の場合、保証対象外となります。あらかじめご了承ください。

商品名	型番	内容
16mmCT（KMセンサー用）	KM-NCT-100A	内径16mm×1箱
24mmCT（KMセンサー用）	KM-NCT-225A	内径24mm×1箱
KMセンサー・CT間ケーブル（1m）	KM-NCB-1M	長さ1m×1本
KMセンサー・CT間ケーブル（3m）	KM-NCB-3M	長さ3m×1本
KMセンサー・CT間ケーブル（5m）	KM-NCB-5M	長さ5m×1本
KMセンサー・CT間ケーブル（10 m）	KM-NCB-10M	長さ10m×1本
KMセンサー・CT間ケーブル（20 m）	KM-NCB-20M	長さ20m×1本
KMセンサー・CT間ケーブル（30 m）	KM-NCB-30M	長さ30m×1本
塩害オプション / IP65仕様用防水キャップ ※塩害オプションについては、本ページ「仕様表」の「設置条件」をご確認ください。	HX-C17-Z	防水キャップ x 2

ご利用いただける「つながる」オプション

・つながるアラカルト「出力制御」
・つながるアラカルト「遠隔カメラ」

ご利用期間

10年プランをご用意しています。

10年プラン

【施工事業者さまへ】施工方法

エコめがね機器の設置可能かを事前に「【全量向け】事前チェックシート」よりご確認をお願いします。

【全量向け】事前チェックシート

主な工事内容は下記のとおりです。
・本体（プラボックスに収納された状態で納品します）の取付
・パワーコンディショナーの配線・設定
・電力量を測る電流センサー（CT）の取付
・KMセンサー、SVセンサーの設定

より詳細な施工方法はダウンロードページより「全量モバイルパック2 施工・取扱説明書」をダウンロードしてご覧ください。

全量モバイルパック2 施工・取扱説明書　Ver.2.0

（2022年12月6日以降出荷分）

全量モバイルパック2 施工・取扱説明書

全量モバイルパック2 施工・取扱説明書　Ver.1.5

全量モバイルパック2ののお取り扱い・施工に関するマニュアルです。

全量モバイルパック2 施工・取扱説明書

モバイルパック2施工・設定簡易マニュアル　Ver.2.0

（2022年12月6日以降出荷分）

モバイルパック2施工・設定簡易マニュアル

モバイルパック2施工・設定簡易マニュアル　Ver.1.4

全量モバイルパック2の施工・設定手順が簡単に分かるマニュアルです。

モバイルパック2施工・設定簡易マニュアル

仕様表

商品名	エコめがね全量10年プランモバイルパック２
型番	ZMPKM
寸法	幅300×高さ400×奥行165mm
消費電力	最大16.5W（KMセンサー：最大10W、SVセンサ：最大6.5W） ※ 本製品にはKMセンサーが２台搭載されており、KMセンサーは１台あたりの消費電力が最大5Wとなります。
使用周囲温度	-10〜+40℃（ただし結露または氷結しないこと）
使用周囲湿度	相対湿度25〜85％（ただし結露しないこと）
設置条件	・NTTドコモLTE 4Gサービスエリア内であることが必要です。ご注文いただく前に設置現場で通信が繋がることをご確認ください。・直射日光や潮風(※1)にさらされない場所に設置してください。・パワーコンディショナーなど、排熱機器と同じ場所に設置する場合は、排熱対策（ファンの設置など）を十分に行ってください。・ご利用のパワーコンディショナーが単相3線式の場合はAC100/200V、三相3線式の場合はAC100-240Vの電源を供給いただく必要があります。各電力会社さまと各種電灯契約などを行ってください。 ※1. エコめがねモバイルパック外箱がIP65ボックス仕様に限り当社販売の「塩害オプション（HX-C17-Z )」をエコめがね設置時にご利用いただくことで「重塩害地域・塩害地域(※2)」にてご利用可能です。 ※2.「重塩害地域・塩害地域」とは次の通りです。沖縄及び北海道、本州、九州を除く全ての島：海岸線から200m以上のすべての地域(岩礁隣接地域を除くすべての地域)その他の地域：海岸線から200m以上～2km以内の地域。なお、岩礁隣接地域は直接水しぶきが当たる場所、重塩害地域は台風や強風により一時的に海水が飛来する場所や海岸線から200m以上～500m以内の地域を指します。
屋外用ボックスIP規格	IP65
機器保証	■10年プランの場合システム一式：10年・保証期間内に故障した場合には、機器の無償修理または同等の性能を持つ代替品と交換をさせていただきます。・現地対応は販売店もしくはオーナーさまにて行っていただきます。弊社にて出張修理を行った場合、出張料は別途申し受けます。・機器保証の際に発生したデータ欠損、並びに故障期間中のデータ欠損については保証いたしかねます。 ※詳細は保証規定よりご確認ください。

よくある質問

その他のサポート情報は「よくあるご質問」をご覧下さい。
